快速压电偏摆镜 ║P354S是采用压电陶瓷驱动的纳米级压电陶瓷偏摆镜,压电偏摆镜内部使用无回差柔性铰链并联导向结构,采用有限元仿真分析优化柔性铰链结构,紧凑的差分并联结构柔性导向系统具有超高的导向精度,且具有高刚性、高负载、无磨损、免维护等特点,超大偏转角设计,偏转范围达80mrad,压电陶瓷偏摆台内置精密位移传感器进行全闭环的位置反馈,确保了压电偏摆台具有极佳的运动控制精度,定位精度、分辨率和稳定性可以达到纳米量级,定位稳定时间仅为毫秒量级。超大偏摆角,紧凑型设计,可更好的集成于光学系统中,非常适合应用于图像处理、光束偏摆与稳定。可根据用户需求定制安装及出线方式。



内置高性能压电陶瓷促动器具有超长使用寿命
压电陶瓷促动器由环氧脂质涂层包裹,具有优异的防潮特性,避免漏电流增大造成故障,可实现更长使用寿命。


零间隙无摩擦柔性铰链导向带来高导向精度
柔性铰链导向无需维护、无摩擦、无磨损,无需润滑。它们的刚性可实现高负载能力,且它们对冲击和振动不敏感。



并联运动实现高动态多轴操作
在并联多轴运动定位系统中,所有促动器作用于同一个运动平台。所有轴具有最小的质量惯性和相同的动态性设计,可实现快速、高动态和高精密的运动。



◆ 凑的差分并联运动设计:两条正交偏摆轴,一个公共旋转中心,实现更高精度和动态;

◆ 无摩擦柔性铰链导向可实现极高的运动精度;

◆ 高性能压电陶瓷促动器带来超长使用寿命;

◆ 内置精密位移传感器进行全闭环位置反馈,开/闭环可供选择。

● 图像处理/稳定

● 光学捕获

● 激光扫描/光束偏转

● 激光调谐

● 光学过滤器/开关

● 光学

● 激光束稳定



多轴偏摆系统运动学

研生公司的压电偏摆系统基于所有运动轴在单一移动平台并联运动。该系统可实现比两个单轴串联系统具有更高的线性度,且这种并联结构外形尺寸更加紧凑。压电偏摆镜和压电偏摆平台适用于高动态操作,例如追踪、扫描、图像稳定、消除漂移和振动;同时也适用于光学系统和标本的静态定位。研生的压电偏摆系列产品可使光束偏转至90mrad(甚至更大偏转角)、几微秒的极短响应时间和可达纳弧度范围的分辨率。研生提供多种大范围偏转角的紧凑型激光束偏转控制系统。



差动压电陶瓷驱动的偏摆系统(四脚支架)



具有差动压电驱动的倾斜系统的原理

平台由一对彼此呈90°角的压电陶瓷致动器控制。四个致动器根据偏摆方向两两单独控制。

由于偏摆轴θX和θY成正交设置,因此无需坐标系变换。这种差分式结构的设计优点为在较大温度变化范围内保持完美的位置/角度稳定性。每个运动轴配置两个传感器,确保偏摆位置的稳定性,并提供了更好的线性度和分辨率。



压电偏摆镜动力学

压电偏摆系统的最大工作频率取决于它的机械谐振频率。

为了估计系统的有效谐振频率,需计算出反射镜的转动惯量。



圆形反射镜的转动惯量计算公式如下:



矩形反射镜的转动惯量计算公式如下:

m 反射镜重量 [g]

IM 反射镜的转动惯量 [g × mm²]

L 偏转轴正交的反射长度 [mm]

反射镜厚度 [mm]

到反射镜表面的距离 (参见各型号 >> 产品技术参数[mm]

反射镜 [mm]



带载反射镜的偏摆系统的谐振频率

根据已知的空载偏摆系统的谐振频率及转动惯量(参见 >> 产品技术参数)和计算得出的反射镜转动惯量,可通过如下公式计算得出整个偏摆系统的谐振频率。



带载反射镜的偏摆系统的谐振频率计算公式如下:

f' 带载反射镜的偏摆系统的振谐频率 [Hz]

f0 空载偏摆系统的振谐频率 [Hz]

I0 空载偏摆系统的转动惯量 (参见 >> 产品技术参数) [g × mm²]

IM 反射镜转动惯量 [g × mm²]

反射镜重量 [g]

型号 P351S P352S P354S[定制] 单位 公差
主动轴 θx,θy θx,θy θx,θy - -
运动和定位
传感器类型 SGS SGS SGS - -
开环偏转角度[-20V~+150V] 20x20 40x40 80x80 mrad ±20%

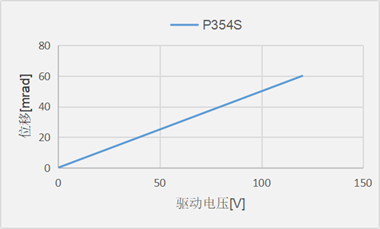

闭环偏转角度[0V~+120V] 15x15 30x30 60x60 mrad ±20%
开环分辨率 0.2 0.4 0.8 µrad typ.
闭环分辨率 0.5 µrad typ.
闭环线性度 0.1 0.15 0.2 %F.S. typ.
重复定位精度 0.03 0.03 0.03 %F.S. typ.
机械特性
空载谐振频率@θx,θy 2.4 2 1 KHz ±20%
谐振频率@θx,θy                      [加载Ф12.5x3mm玻璃镜片] 1.9 1.6 0.9 KHz ±20%
支点到台面的距离 5 5 5 mm ±0.5mm
其他
工作温度 -20~80 -20~80 -20~80 -
材质 钢,钛合金 钢,钛合金 钢,钛合金 - -
外形尺寸 30x40x42 30x40x60 30x40x96 mm -
重量 0.3 0.4 0.6 Kg ±5%
线缆长度 1.5 1.5 1.5 m ±10mm
连接器类型 LEMO│D-Sub9 LEMO│D-Sub9 LEMO│D-Sub9 - -
注:最大驱动电压为-20V...+150V;长期使用建议驱动电压为0V...+120V

❶ 基于无摩擦高精度柔性铰链运动导向的压电陶瓷纳米定位系统,系统分辨率仅受放大器噪声和测量技术的限制。开环分辨率为受系统放大器噪声限制所能达到的典型值。极低的系统定位噪声可获得满行程十万分之一以上的闭环分辨率。
