压电陶瓷的结构

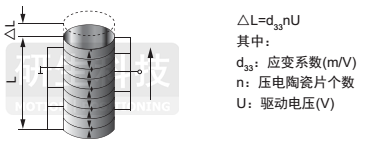

叠堆型压电陶瓷

采用多片压电陶瓷片粘结共烧而成，可以承受很大的压力，刚度大，但承受拉力的能力有限。

例：叠堆压电陶瓷PZT5x5/18，长度为18mm，包含180片压电陶瓷片，单层陶瓷片的厚度大约为100μm，这个叠堆压电陶瓷在150V驱动电压下位移为18μm。

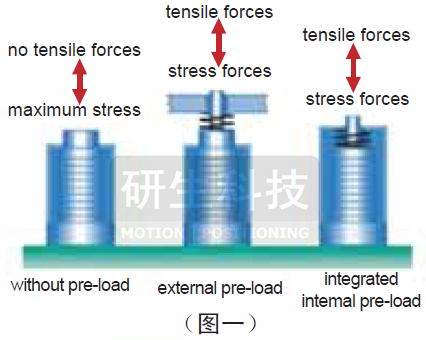

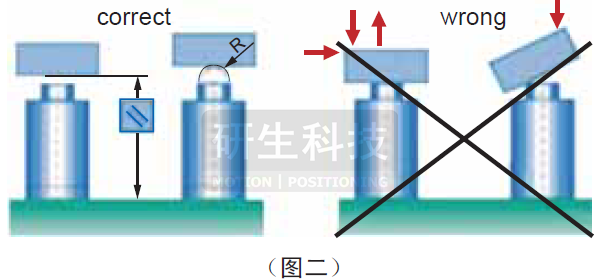

压电陶瓷动态使用时，同时受到推力与拉力，为了避免损坏压电陶瓷，可以采用给压电陶瓷加预载力的方式来保护压电陶瓷（见下图一），通常，预载力最好为压电陶瓷的最大负载的十分之一。压电陶瓷不能承受剪切力、侧向力以及扭转力。加载于压电陶瓷移动端的力尽量作用于压电陶瓷运动方向的中心（见下图二）。压电陶瓷的四周尽量保持不受夹持力。

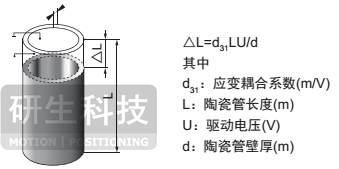

压电陶瓷管

      这种压电陶瓷元件，利用的是压电陶瓷横向压电效应。压电陶瓷管的内外壁表面涂有金属材料，通常内侧接正极，外侧接负极。当有电场加到压电陶瓷的两极时，压电陶瓷的轴向伸缩同时径向收缩膨胀。

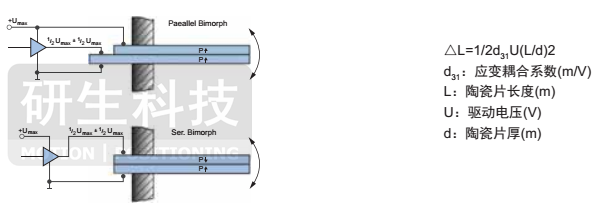

压电弯曲片

压电弯曲片是将两片压电陶瓷片分别安装在薄片的两侧。两端加反向电压，一支陶瓷片收缩，另一支陶瓷片伸长，实现整体结构的上下摆动，行程可达毫米。

压电弯曲片利用的是横向的压电效应即压电系数d31，压电元件的谐振频率大概为几百赫兹，静态使用时，会表现出明显的蠕变特性，所以压电弯曲片主要是用于动态应用。
