采用压电陶瓷驱动的纳米级Z轴运动压电扫描台
压电升降台内置高性能压电陶瓷，专为Z轴纳米级精密扫描与定位应用而设计的压电扫描台，实现高分辨率高精度的扫描与定位，结构紧凑、易于集成。
内置电容式精密位移传感器，实现亚纳米分辨率
压电扫描台内置电容式精密位移传感器进行全闭环的位置反馈，电容式传感器以亚纳米分辨率进行测量，且无接触。它们可确保优异的运动线性、长期稳定性和千赫兹范围的带宽，确保纳米扫描台具有极佳的运动控制精度，定位精度、分辨率和稳定性可以达到纳米量级，定位稳定时间仅为毫秒量级。
无摩擦零间隙的柔性铰链导向系统带来高精度的运动导向
压电扫描台内部使用无摩擦及空回的高精度柔性铰链并联导向系统，采用有限元仿真分析优化柔性铰链结构，柔性导向系统具有超高的导向精度，可提供超高平面度的纳米扫描，柔性铰链导向具有高刚性、高负载、无摩擦、无磨损、无需润滑、免维护等特点。它们的刚性可实现高负载能力，且它们对冲击和振动不敏感。真空兼容，可在很广的温度范围内工作。
采用无磁材质设计制造，不受磁场的影响
压电纳米扫描台为无磁材质，使用过程中不产生磁场同时也不受磁场的影响。
内置高性能压电陶瓷促动器带来超长使用寿命
压电陶瓷促动器由环氧脂质涂层包裹，具有优异的防潮特性，避免漏电流增大造成故障。压电陶瓷促动器比传统式压电促动器的使用寿命更长，性能更稳定，可实现无故障运行1000亿个循环。
直接位置测量带来超高的运动控制精度
位移变化可直接在纳米运动平台上测量，完全不受驱动或导向元件的影响。这样可以实现最佳的重复定位精度、优异的稳定性和刚性、快速响应控制。
可提供适用于复杂真空应用版本
压电陶瓷纳米定位系统中使用的所有部件均非常适合于在真空环境中使用。操作无需润滑剂或润滑脂。压电陶瓷纳米定位系统可实现极低的排气率。
并联式结构设计实现大承载、高精度、高动态的多轴并联运动
压电扫描平台采用独特的并联式结构设计，结构紧凑。在并联多轴运动定位系统中，所有促动器作用于同一个运动平台，使所有轴具有最小的质量惯性和相同的动态性设计，使整体运动面具有更轻的质量和更低的惯量，从而实现快速、高动态和高精密的多轴运动且每轴具有相同的动态性。相较于串联式压电扫描台，并联式压电扫描台具有更高的负载、更高的动态性和更优的运动精度。
|
◆ 结构紧凑，低外形，易于集成； ◆ 高刚性设计可实现更高精度和动态性； ◆ 无摩擦柔性铰链并联导向可实现极高的运动精度； ◆ 高性能压电陶瓷促动器带来超长使用寿命； ◆ 内置电容式精密位移传感器进行全闭环位置反馈，开/闭环可供选择。 |
● 扫描显微镜 ● 共聚焦显微镜 ● 掩模/晶圆定位 ● 表面测量技术 ● 纳米压印 ● 显微操作 ● 图像处理/稳定 ● 高运动平面度和直线度的纳米定位 |
|
型号 |
P421ZC |
单位 |
公差 |
|
主动轴 |
Z |
- |
- |
|
运动和定位 |
|
|
|
|
传感器类型 |
电容式，直接测量 |
- |
- |
|
开环行程［-20V~+150V］ |
120 |
μm |
±20% |
|
闭环行程［0V~+120V］ |
100 |
μm |
±20% |
|
开环分辨率 |
0.6 |
nm |
typ. |
|
闭环分辨率［16bit DAC］ |
1.6 |
nm |
typ. |
|
闭环线性度 |
0.03 |
%F.S. |
typ. |
|
重复定位精度 |
±2 |
nm |
typ. |
|
机械特性 |
|
|
|
|
运动方向刚度 |
2.5 |
N/μm |
±20% |
|
空载谐振频率 |
700 |
Hz |
±20% |
|
运动方向推/拉力 |
100/50 |
N |
Max. |
|
承载能力 |
50 |
N |
Max. |
|
其他 |
|
|
|
|
工作温度 |
-20～80 |
℃ |
- |
|
材质 |
铝，钢 |
- |
- |
|

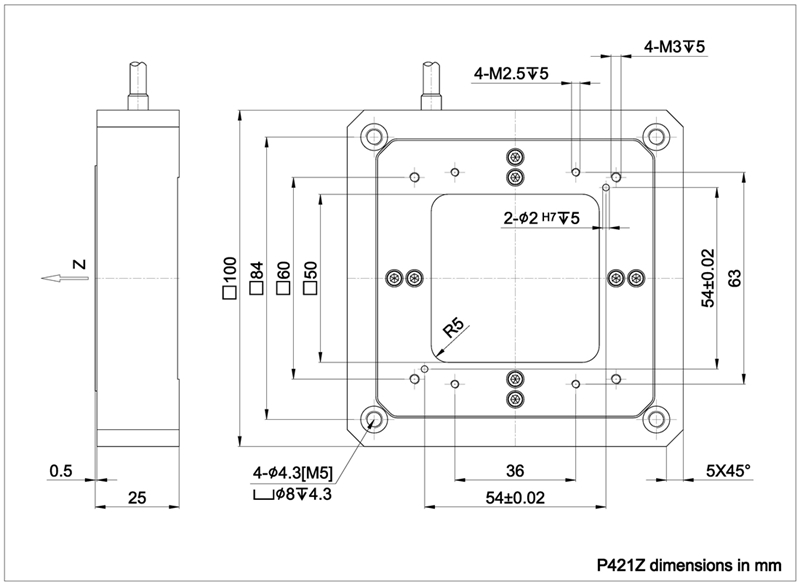

外形尺寸 |
100x100x25 |
mm |
- |
|
通光孔径 |
50x50 |
mm |
- |
|
重量 |
0.6 |
Kg |
±5% |
|
线缆长度 |
1.5 |
m |
±10mm |
|
连接器类型 |
LEMO│SMB |
- |
- |
|
注：最大驱动电压为-20V...+150V；对于高可靠的长期使用，建议驱动电压为0V...+120V。 |
|||
❶ 基于无摩擦高精度柔性铰链运动导向的压电陶瓷纳米定位系统，系统分辨率仅受放大器噪声和测量技术的限制。开环分辨率为受系统放大器噪声限制所能达到的典型值。极低的系统定位噪声可获得满行程十万分之一以上的闭环分辨率。
